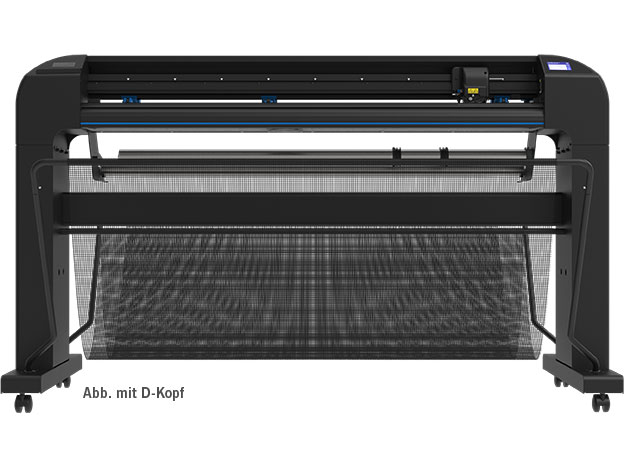

Summa S Class 3 (T)

UVP: ab $6.590,00

Artikelnummer: N/A

High-End Tangentialmesser-Cutter

Lieferzeit: Liefertermin laut Hersteller!

Clear

Summa S Class 3 (T ≡ Tangentialmesser)

Die Referenzklasse unter den Rollencuttern

Summa ist bekannt für seine hochwertigen, robusten und zuverlässigen Schneideplotter, deren Produktentwicklung und Fertigung in Belgien stattfindet. Sie sind serienmäßig komplett ausgestattet und eignen sich für alle nur erdenklichen Anwendungen im Bereich Beschriftungstechnik. Mit der True Tangential Cutting Technology von Summa erreichen diese Schneidegeräte eine unübertroffene Präzision, selbst bei den kleinsten Details.

Die neue S Class 3 (T)-Serie hat die Latte noch einmal höher gelegt und ist lieferbar als S75(T), S120(T), S140(T) und S160(T). Die S Class 3 (T)-Modelle gehören zu den schnellsten auf dem Markt erhältlichen Maschinen. Sie sind mit sehr leistungsstarken Servomotoren ausgestattet, die höchste Geschwindigkeit – auch im industriellen Dauereinsatz über viele Stunden hinweg – garantieren.

Vertrauen Sie den Schneideplottern der S Class 3, und Sie werden nie wieder zurückblicken.

Empfohlene Anwendungsbereiche:
  • Folienschnitte höchster Qualität
  • Smarte Produktion – prädestiniert für den Produktionsworkflow mit Großformatdrucker
  • Maximale Vielseitigkeit:
    – schneidet Vinyl, Offsetfilme, Flockfolie, auch fluoreszierendes Material und Sandstrahlfolie!, …
    – „stanzt” Karton (FlexCut), perforiert Papier, zeichnet mit Spezialstift
  • Sehr hoher Durchsatz
  • Sehr gute Eignung für extralange Plots bis 12 m am Stück (max. Länge siehe Techn. Daten)
  • Konturschneiden: Optisches Positioniersystem zum Schneiden von bedruckten Medien
Download PDF

Was ist neu?

Summa zeigt mit der neuen S Class 3-Serie, dass man durch kontinuierliche Verbesserungen ein Niveau erreichen kann, das der Perfektion nahe kommt.
  1. Schnelleres Electronic Board
    Dank der performanteren Hauptplatine mit einem leistungsfähigeren Prozessor ist die S Class 3 nochmals schneller als der G-Performance-Modus des S Class 2 – bis 1000 mm/sec.
  2. Zusätzlicher linker Mediensensor rückseitig
    Der zusätzliche linke Mediensensor verhindert, dass das Material nicht aus den Andruckrollen läuft, selbst wenn das Material schief eingelegt wird, sondern es wird entweder vom linken oder rechten Mediensensor erkannt und bei Bedarf angehalten. Dies ist besonders wertvoll bei kurzen Print & Cut Materialstücken.
  3. Farb-Display
    Upgedated – jetzt mit noch ergonomischerem Layout
  4. Standfuß
    Neues Modell – stabiler konstruiert als der alte Standfuß (siehe 9.: jetzt Rollen mit höherem Gewicht erlaubt)
  5. Auffangkorb
    Folienauffangkorb neues Modell, angepasst an den neuen Standfuß
  6. Status-Lichtleiste
    Die neue Lichtleiste zeigt den Gerätestatus – schon aus der Entfernung – an.
    Blau: Warte auf Befehl
    Grün: Maschine läuft
    Rot: Problem aufgetaucht
  7. Toolbox
    Auf der Rückseite des Gerätes ist eine nützliche Ablage für Ersatzmesser und Werkzeuge angebracht.
  8. Blaue Teile
    Mechanische Teile, die individuell von Hand eingestellt werden können, sind nun durch eine blaue Farbe hervorgehoben.
  9. Rollenhalter
    Der neue Rollenhalter unterstützt jetzt Rollen mit einem Durchmesser von maximal 20 cm und einem Gewicht von 45 kg. Damit können jetzt auch laminierte Materialien besser gehandhabt werden.
  10. Intelligente Objektsortierung
    Die intelligente Sortierung minimiert die Materialbewegungen durch horizontales Sortieren der Vektoren in Bewegungsrichtung.
  11. Intelligente Segmentierung
    Die intelligente Segmentierung minimiert die Segmentschnitte, indem es alle Objekte berücksichtigt, die nicht größer sind als die eingestellte Segmentgröße. Alle Objekte innerhalb der eingestellten Segmentgröße werden zuerst geschnitten.
  12. Anschlüsse: USB, USB-Stick, Ethernet, WiFi
    Das neue Modell offeriert alle Anschlussoptionen, die ein modernes Peripheriegerät benötigt.
  13. Bis zu 1000 g Anpressdruck (nur T/TC-Modell)
    Im Vergleich zum D-Modell, dessen maximaler Schneidedruck bis 400 g geht, können mit dem neuen Tangentialkopf bis zu 1000 g Druck realisiert werden. Das erlaubt es, dicke und sehr dicke Materialien, wie z. B. Reflexfolien und Sandstrahlfolien, zu schneiden.
  14. 2-fach-Werkzeugkopf (nur TC-Modell)
    Mit Option für Zeichenstift oder Rill-Werkzeug parallel zum Schneidwerkzeug. Dies erspart den Werkzeugwechsel.
  15. Neues Rill-Werkzeug (nur TC-Modell)
    Die Rill-Werkzeug-Option eröffnet neue Markt-Chancen durch einen smarten Produktions-Workflow.
  16. Optimierte OPOS-Kamera (nur TC-Modell)
    Verbesserte OPOS-Kamera mit On-Board-Prozessor

Video

Tangential

Argumente für Tangential

  1. Scharfe Ecken – Rechte Winkel
    Bei der Tangentialtechnologie wird das Messer in den Ecken angehoben, somit werden exakte rechte Winkel möglich (wichtig bei Siebdruckfilmen).
  2. Höherer Druck
    Im Vergleich zu Schleppmesserplottern, deren maximaler Schneidedruck bis ca. 400 g geht, können mit dem Tangentialmesser bis zu 1000 g Druck ausgeübt werden. Damit können dicke und sehr dicke Materialien, wie z. B. Reflexfolien, Sandstrahlfolien und laminierte Folien, geschnitten werden.
  3. Dickere Materialien
    Wenn sehr dicke Materialien (z. B. Flockfolien bis 1,2 mm) geschnitten werden müssen, kann der Schneideschuh (Nose Piece) beim Tangentialkopf ausgetauscht werden. Das Nose Piece sorgt für eine genaue und stabile Tiefenkontrolle. In Verbindung mit dem höheren Schneidedruck ist eine große Bandbreite an Materialien verwendbar.
  4. Doppelschliffklinge
    Die Tangential-Schneideplotter können auch ein Messer mit Doppelschliffklinge nutzen; diese haben eine beidseitig geschliffene Klinge. Wenn man damit schneidet, erzeugt dieses Messer automatisch eine Schnittverlängerung (Overcut). Die Doppelschliffklinge hat gegenüber anderen Messern eine signifikant höhere Lebensdauer.
  5. Schleppmesser
    Jeder S Class 3 Tangential-Schneideplotter wird mit einem Schleppmesserhalter ausgeliefert. So können Sie bei geschwindigkeitskritischen Anwendungen den Speedvorteil des Schleppmessers (Ø + 20 %) nutzen.

Ausstattung

Summa S Class 3 Serie • Konzipiert für Spitzenleistungen
Die Tangential (T)- und Schleppmessercutter (D) der S Class 3 zeichnen sich durch erstklassige Technik und fortschrittliche Schneidtechnologie aus.  Die neue Serie wurde speziell auf die Bedürfnisse echter Profis zugeschnitten, die nichts Geringeres als erstklassige Leistung, höchste Präzision und unvergleichliche Vielseitigkeit bei ihrer Arbeit verlangen.
  1.  3 Schneideköpfe D – T – TC • Sie haben die Wahl

    D-Kopf T-Kopf TC-Kopf
    – bis zu 400 g Schneidedruck
    – OPOS-Sensor    		 – bis zu 1000 g Schneidedruck
    – Tangentialtechnik
    – OPOS-Sensor    		 – bis zu 1000 g Schneidedruck
    – Tangentialtechnik (Performance-Kopf)
    – Dual-Head-Funktionalität
    – mit Option für Rillwerkzeug
    – mit Option für Faserstift
    – OPOS-Kamera mit On-Board-Prozessor
  2. Automatischer Abschneider
    Der Schneidekopf hat einen automatischen Folienabschneider mit dem man das fertige Folienstück von der Rolle abschneiden kann.
  3. Umfangreicher Standard-Lieferumfang (am Beispiel: T-Modell)
    Standfuß und Auffangkorb, 2 Abschneidemesser, 2 Mediaflansche, Tangentialmesser-Halter, Tangentialmesser 36°, Tangentialmesser 60° (Sandstrahl), Einsetzwerkzeug für Tangentialmesser, Messerschuh (Nose Piece) Standard, Messerschuh (Nose Piece) Sandstrahl, Messerschuh (Nose Piece) für Schleppmesser, Stifthalter, Gasdruckmine, Schleppmesser-Halter für Tangentialkopf, Schleppmesser 36°, USB-Kabel
  4. Status-Lichtleiste
    Die neue Lichtleiste zeigt den Gerätestatus – schon aus der Entfernung – an.
    Blau: Warte auf Befehl
    Grün: Maschine läuft
    Rot: Problem aufgetaucht
  5. Maschen-Auffangkorb – Qualität bis ins kleinste Detail
    Der Maschenkorb lässt Staub und Sand durchfallen und hält den Korb beim Aufsammeln von Schnittgut sauber. Er verhindert damit das Zerkratzen des Materials.
  6. Stabile Rollenaufnahme für schwere Medienrollen
    Die Rollenaufnahme kann jetzt einen Durchmesser von 20 cm aufnehmen und trägt ein Rollengewicht von bis zu 45 kg. Diese Verbesserung ist für Druck- und Schneideanwendungen von großem Vorteil, insbesondere bei laminierten Folien.
  7. Servobetriebenes Aufrollsystem | optional für S140 & S160
    Nach Beendigung eines Auftrags rollt das System die Druckvorlage sauber auf und bereitet die Maschine für den nächsten Auftrag vor. Die integrierte Aufrollfunktion teilt lange Auflagen in kürzere, aufeinanderfolgende Aufträge auf und ermöglicht es, komplette Rollen unbeaufsichtigt zu schneiden und die Ausgabe schön aufgerollt bereitzustellen.
  8. Das FlexCut-Feature
    Mit der FlexCut-Funktion ist es möglich, einfache Aufkleber beinahe wie gestanzt komplett aus der Folie zu schneiden. In direkten Wechselschnitten wird nur die Folie und die Folie zusammen mit dem Trägermaterial geschnitten. Hierdurch entsteht eine Abrisskante mit Stegen welche sicherstellt, dass die Folie über die Fläche stabil bleibt um einen problemlosen Medientransport zu gewährleisten. Die einzelnen fertigen Aufkleber lassen sich dann ganz einfach aus dem Material lösen.
    Summas neues „Intelligentes Sortieren and Panellieren” reduziert die Bewegung des Mediums auf das Nötigste und macht FlexCut damit zu einer sehr zuverlässigen Funktion. Der hochpräzise Schneidkopf im TC-Modell kann jetzt zwei Werkzeuge tragen, was FlexCut und Kiss-Cut in Kombination mit Rillen oder Zeichnen ermöglicht. Alles ohne Werkzeugwechsel.
  9. G-Performance-Modus (Freischaltung optional)
    Mit diesem Modus können Sie die Produktionsgeschwindigkeit der S-Class-3-Rollencutter um bis zu 40 % erhöhen, je nach Art des Schneideauftrags. Die Auswirkung ist besonders spürbar durch schnelleres Lesen der Passermarken und beim Schneiden breiterer Substrate.

Techn. Daten

MODELLE S3 75(T) S3 120(T) S3 140(T) S3 160(T)
SCHNEIDETYP True Tangential Cutting / Schleppmesser
SCHNITTBREITEN 74,2 cm
Im erweiterten Modus:  + 7 cm		 120 cm
Im erweiterten Modus:  + 7 cm		 135 cm
Im erweiterten Modus:  + 7 cm		 158 cm
Im erweiterten Modus:  + 7 cm
MEDIENBREITEN 6 – 84 cm 11,5 – 130 cm 17 – 145 cm 17 – 168 cm
MEDIENSTÄRKE 0,05  – 0,25 mm
Bis zu 1,2 mm mit Sandstrahlmesser
SCHNITTGESCHWINDIGKEIT Alle S Class 3 Modelle schneiden mit Geschwindigkeiten bis zu 1440 mm pro Sekunde diagonal
BESCHLEUNIGUNG Bis zu 4,2 G diagonal
AUSRICHTUNGSART OPOS X – OPOS Xtra
Barcode Job-Erkennung
Bis zu 2 x 64 Markierungen in X-Richtung
Y-Richtung Kompensation
MATERIALFÜHRUNG ± 0,1 mm bei Plots bis zu 12 m bei Rollen bis zu 760 mm Breite,
bis zu 4 m bei Rollen über 760 mm Breite
Werte können im erweiterten Modus nicht garantiert werden.
GENAUIGKEIT 0,2 % der Bewegung oder 0,25 mm, der größte Wert ist gültig
SCHNEIDKRAFT 0-1000 g Anpressdruck in 5-Gramm-Schritten (Tangentialmesser)
0-400 g Anpressdruck in 5-Gramm-Schritten (Schleppmesser)
SPRACHEN Englisch, Französisch, Deutsch, Niederländisch, Italienisch, Spanisch
KONNEKTIVITÄT USB, Ethernet, WiFi, USB-Stick
STROMVERSORGUNG 100-120 / 220-240 V AC, 50/60 Hz, 85 VA maximal
GRÖSSE (B x T x H)
Auffangkorb gefaltet
Auffangkorb offen		 141 x 69 x 111 cm
141 x 118,5 x 111 cm		 187 x 69 x 111 cm
187 x 118,5 x 111 cm		 202 x 69 x 111 cm
202 x 118,5 x 111 cm		 225 x 69 x 111 cm
225 x 118,5 x 111 cm
GEWICHT 49,5 kg 61,5 kg 65,5 kg 71 kg
BETRIEBSTEMPERATUR 15˚ bis 35˚ C
STANDARDZUBEHÖR Stromkabel, USB-Kabel, 2 Abschneidemesser, 2 Mediaflansche, Stiftablage-Behälter, Tangentialmesser-Halter, Tangentialmesser 36˚, Tangentialmesser 60˚ (Sandstrahl), Einsetzwerkzeug für Tangentialmesser, Messerschuh (Nose Piece) Standard, Messerschuh (Nose Piece) Sandstrahl, Messerschuh (Nose Piece) für Schleppmesser, Stifthalter, Gasdruckmine, Schleppmesser-Halter für Tangentialkopf, Schleppmesser 36˚, Standfuß und Auffangkorb
OPTIONALES ZUBEHÖR Aufrollsystem für S Class 3 140 und S Class 3 160

Änderungen und Irrtümer vorbehalten.
